BURNDY® YA6CTC10 | Connexion

BURNDY®

1-Hole Copper Compression Lug

  • loading
  • Manufacturer: HUBBELL
  • Brand Name: BURNDY®
  • PN: YA6CTC10
  • PN: YA6CTC10
  • UPC: 78181001906
  • Min. Order Qty: 1
  • Qty. Interval: 1
  • Qty
  • loading

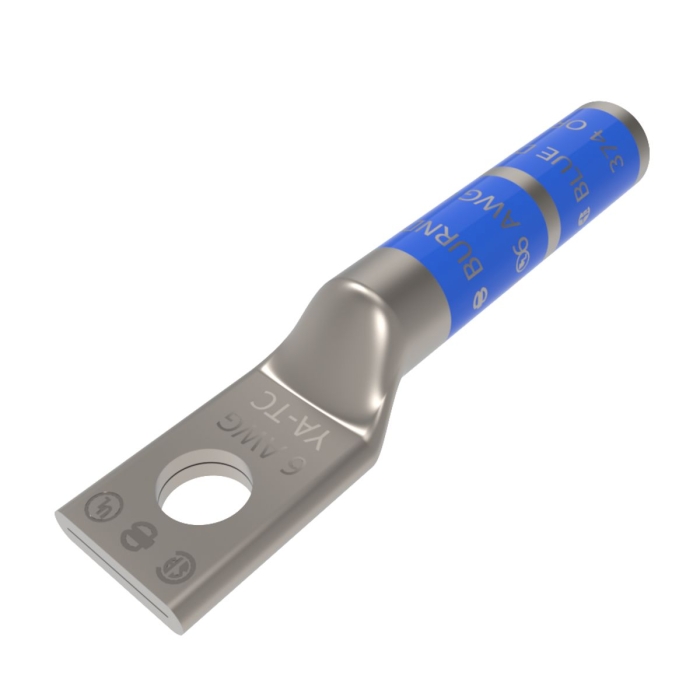

BURNDY® HYLUG™ 1-Hole Copper Compression Lug, Long Barrel, 6 AWG Conductor, 3/8 in Stud, Blue Color Code

  • Manufacturer: HUBBELL
  • Brand: BURNDY®
  • PN: YA6CTC10
  • CX SKU: 1092764
  • UPC: 78181001906
  • Type: Compression Lug
  • Number of Holes: 1
  • Barrel Type: Long
  • Inspection Hole: No
  • Conductor Size: 6 AWG
  • Color Code: Blue
  • Die Code: 7
  • Stud Size : 3/8 in
  • Stud Hole Diameter : 0.21 in
  • Outside Diameter : 0.29 in
  • Barrel Length : 1-1/8 in
  • Pad Width : 0.58 in
  • Overall Length : 2.13 in
  • Hole Offset : 0.25 in
  • Pad Thickness : 0.06 in
  • Wire Strip Length : 1-3/16 in
  • Barrel Style : Chamfered
  • Tongue Angle : Straight
  • Voltage Rating : 600 VAC to 35 kV
  • pdfFull Engineering Drawing https://econtent.adhq.com/dam/Original/633/IDW_DOCUMENT_1537668067791.pdf
  • pdfSpecification Sheet https://econtent.adhq.com/dam/Original/99/IDW_DOCUMENT_06dd040791acf2f81728bc9e1ede68c5ad1db8a4860cd66edb133e7f3ad45f7b.pdf
  • pdfLine Drawing https://econtent.adhq.com/dam/Original/99/IDW_DOCUMENT_d55e45b7db363c50b93f5d3e83fad77ea3a841e90378792baf28547e6ced0d42.pdf
